聚宏牌JL-510耐200度環(huán)氧樹脂膠:為透明黏稠液體環(huán)氧樹脂粘接劑,環(huán)保無氣味,無溶劑無揮發(fā)物,耐高溫150℃~200℃,比普通的環(huán)氧ab膠耐溫要高,,防水防潮,耐酸耐堿,絕緣性好,耐油污,通過歐盟ROHS標(biāo)準(zhǔn)和SGS檢測.達(dá)到美國PDA食品級包裝檢測認(rèn)證。
- 組成
- 雙組份
- A/B顏色

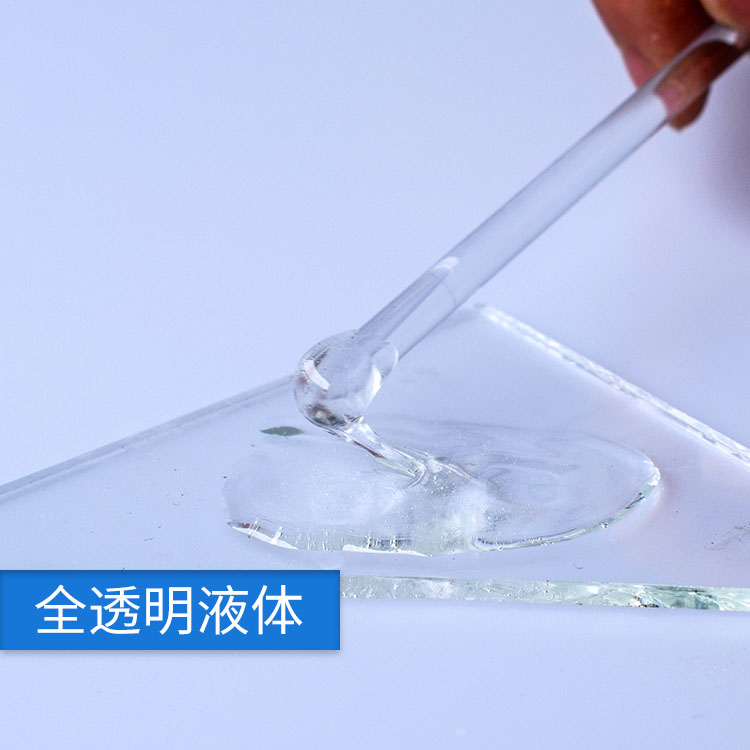

- 無色透明粘稠液體
- 配比（重量）
- 1：1
- 硬度
- ≥80(Shore D)
- 可操作時間
- 15-20min
- 初固時間
- 40-60min
- 吸水率(25℃ %24小時)
- <0.15
- 耐電壓
- ≥16~18(25℃KV/mm)
- 剪切強度（鋼/鋼）kg/mm2
- ≥16
- 抗壓強度(kg/mm2)
- ≥50
- 拉伸強度（鋼/鋼）kg/mm2
- ≥22-23.5
- 介電常數(shù)(1KHZ)
- 3.8-4.2
- 膨脹系數(shù) CM/CM/℃
- 6-8×10-6/℃
- 體積電阻 25℃ Ohm
- ≥1.35 ×1015
- 表面電阻
- ≥1.2X1014（Ohm）
- 耐溫范圍
- -50~200℃
【環(huán)氧樹脂膠附注】 以上性能數(shù)據(jù)是在溫度25℃、濕度70%的實驗室環(huán)境下所測得的典型數(shù)據(jù)，僅供客戶使用時參考，并不能保證是某個特定環(huán)境下能達(dá)到的全部數(shù)據(jù)，敬請客戶于使用時，以實際生產(chǎn)測試數(shù)據(jù)為準(zhǔn)。以確認(rèn)我們的產(chǎn)品是否滿足使用要求。貯存條件、運輸?shù)纫蛩囟紩ξ覀儺a(chǎn)品的穩(wěn)定性及物理、機械性能產(chǎn)生影響。對于任何采用我們無法控制的方法得到的結(jié)果，聚宏膠粘劑公司恕不負(fù)責(zé)。
-

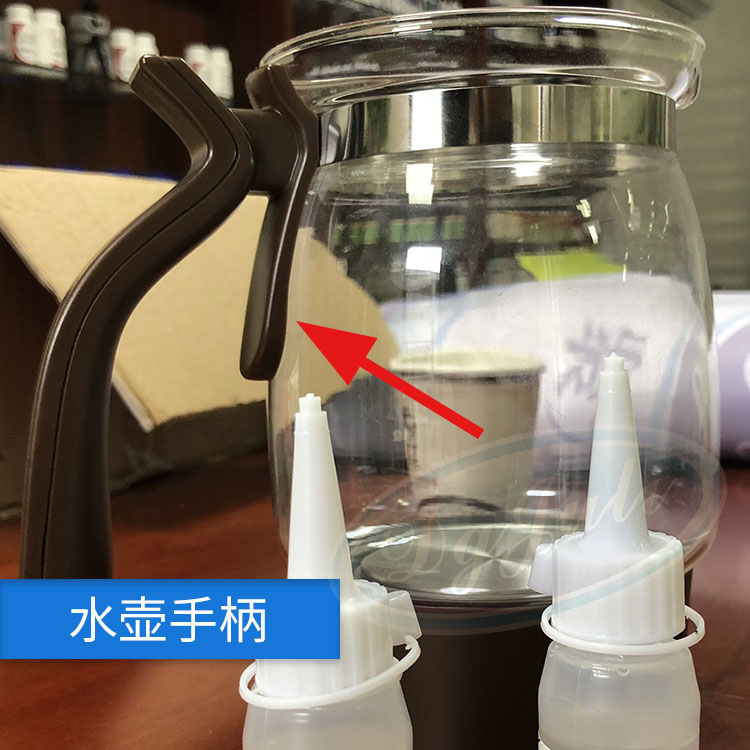

油煙機上的不銹鋼板粘噴漆玻璃
-
陶瓷粘接
-
金屬粘玻璃
-
PC粘陶瓷燈飾
-
食品級包裝陶瓷粘接
-
木材粘玻璃
-

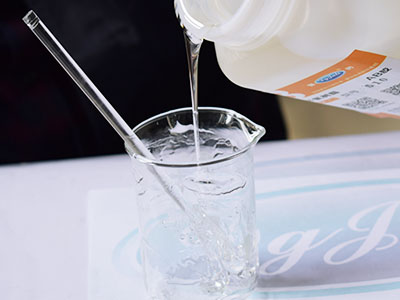

1、環(huán)氧樹脂膠按重量比1:1的比例等量取出A膠和B膠。 -

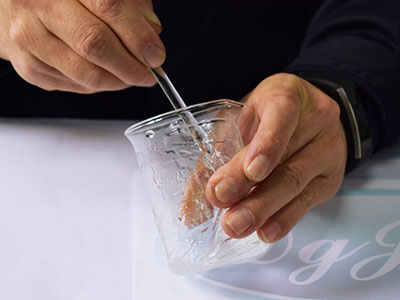

2、將A膠和B膠混合均勻，按順時針方向混合均勻。
-

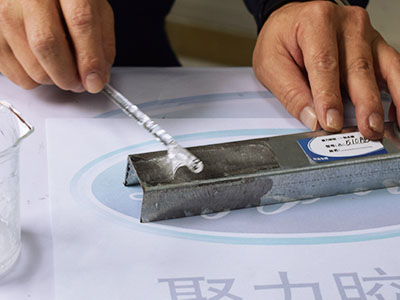

3、將混好的環(huán)氧樹脂膠均勻涂在其中一粘接表面。 -

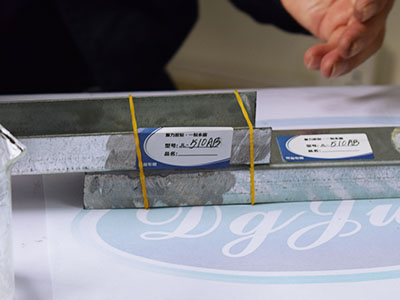

4、吻合粘接后壓緊，有條件的用輔助工具進行定位。
- 1、環(huán)氧樹脂膠能粘哪些材質(zhì)？
- 答：環(huán)氧樹脂膠針對常規(guī)的金屬、陶瓷、玻璃、石材、木材以及硬質(zhì)塑料都能粘；PP、PE、PA、PET等難粘材質(zhì) 粘不了，如需粘接這類型的材質(zhì)可咨詢客服，我們有專用的膠水。
- 2、ab膠固化不了，或者固化后樹脂太軟、表面過粘？
- 答：一般是因為ab膠配比不準(zhǔn)確或者混合不均勻造成的。混膠時要注意混合比例是體積比 還是重量比，比例誤差要控制在5%以內(nèi)。
- 3、環(huán)氧樹脂膠固化時間變長了是什么原因？
- 答：如果在配比準(zhǔn)確，混合均勻的前提下出現(xiàn)此問題，極有可能是固化溫度過低造成的。環(huán)氧樹脂膠的特點之一就是溫度越高，固化速度越快，反之，溫度越低，固化越慢。
- 4、環(huán)氧樹脂膠可以防水嗎，泡水呢？
- 答：日常防水沒問題，短時間泡水也可以，不建議長期泡水，可自行測試。如需進行測試，需 靜置24小時以上等ab膠性能完全穩(wěn)定再進行測試。
- 5、環(huán)氧樹脂膠光滑面可以直接粘嗎？
- 答：光滑面可以粘，粘接前必須清潔粘接表面，不能有水漬、油污、鐵銹等，有條件的話打 磨粗糙效果更佳。
- 1、儲存環(huán)氧樹脂膠時，應(yīng)在陰涼干燥處密封保存；保質(zhì)期6個月，過期經(jīng)試驗合格可繼續(xù)使用。
- 2、使用環(huán)氧樹脂膠前，請先小量使用，掌握ab膠的使用技巧，以免出現(xiàn)差錯。
- 3、粘接前，粘接表面必須保持干凈，不能有水油污、鐵銹等。打磨后效果更佳。
- 4、混合環(huán)氧樹脂膠時，應(yīng)注意用多少混多少，混膠工具不可混用，以免減短A劑使用壽命。
- 5、一次性混環(huán)氧樹脂膠不宜過多，混的越多，ab膠反應(yīng)時溫度越高，可操作時間也會變短。

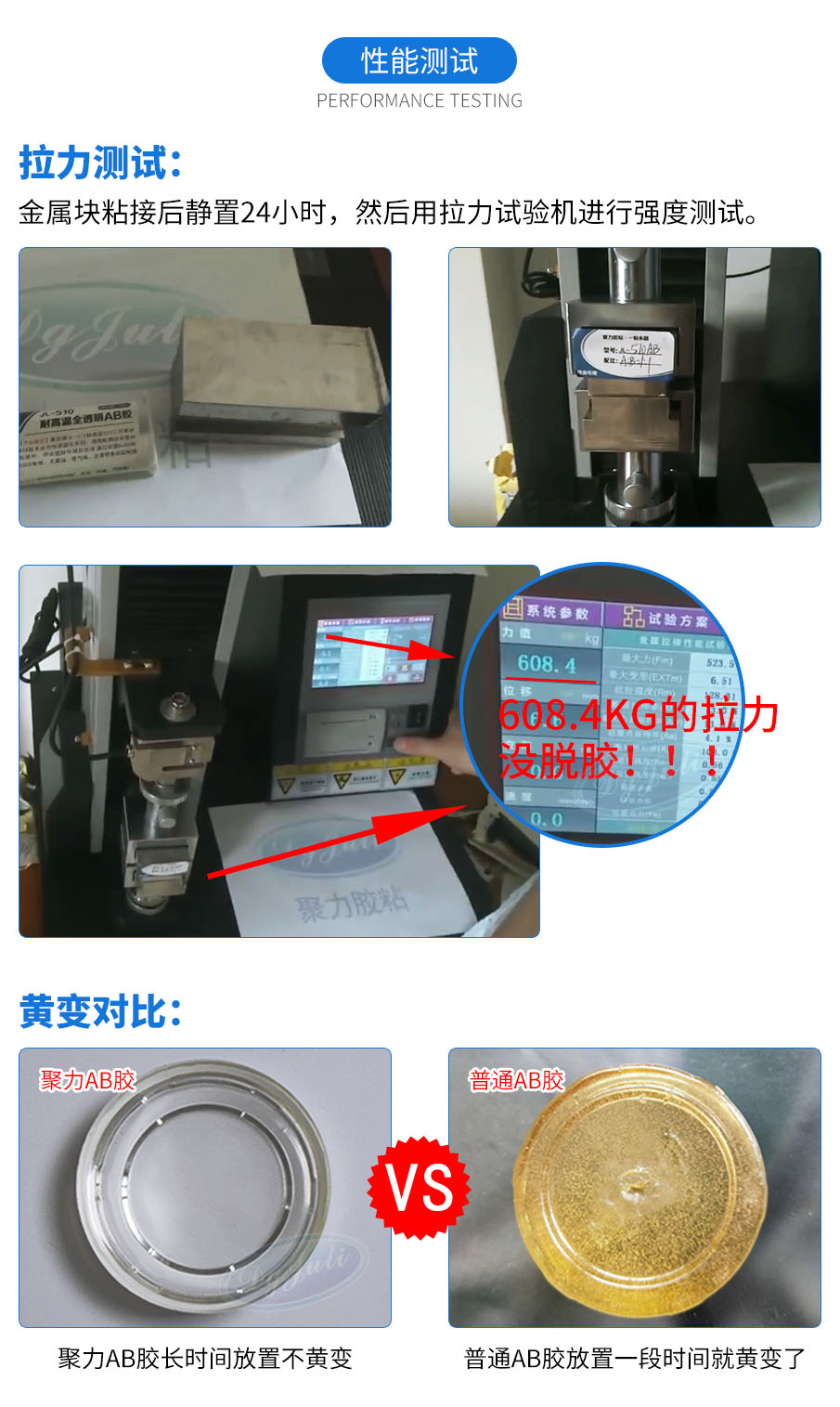

- 6、如需進行環(huán)氧樹脂膠性能測試，需要靜置24小時以上等ab膠性能完全穩(wěn)定后再進行測試。

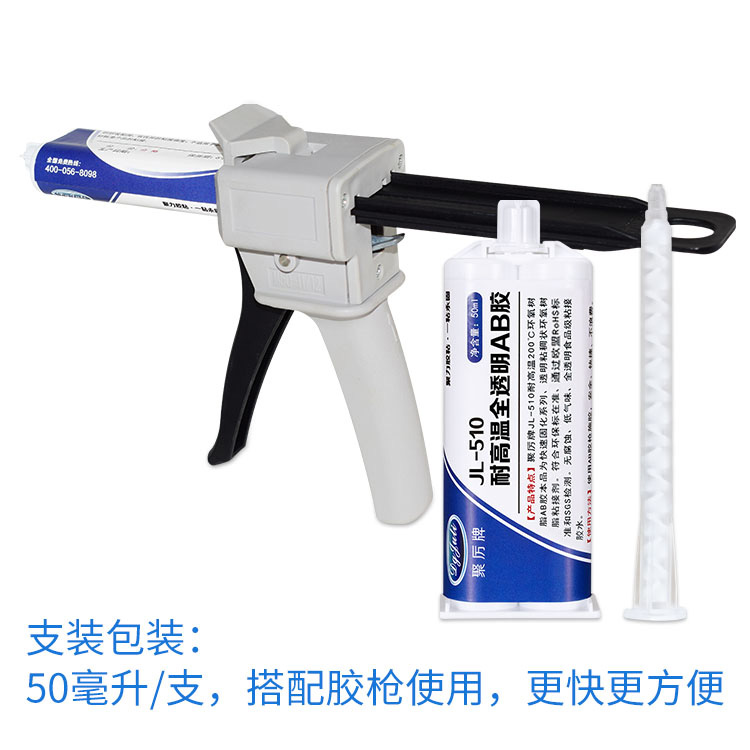

- 7、大批量使用環(huán)氧樹脂膠，建議購買支裝，搭配膠槍使用，操作更快更方便。
