聚宏牌JL-610十分鐘快干環(huán)氧ab膠：本品為快速固化透明黏稠狀環(huán)氧膠水,可在10分鐘左右產(chǎn)生基本強(qiáng)度,耐高溫120℃,低氣味,可低溫或常溫固化,固化后粘接強(qiáng)度高、硬度較好,耐酸堿性能好,防潮防水、防油防塵性能佳,耐濕熱和大氣老化;固化物具有良好的絕緣、抗壓、粘接強(qiáng)度高等電氣及物理特性.
- 組成
- 雙組份
- A/B顏色

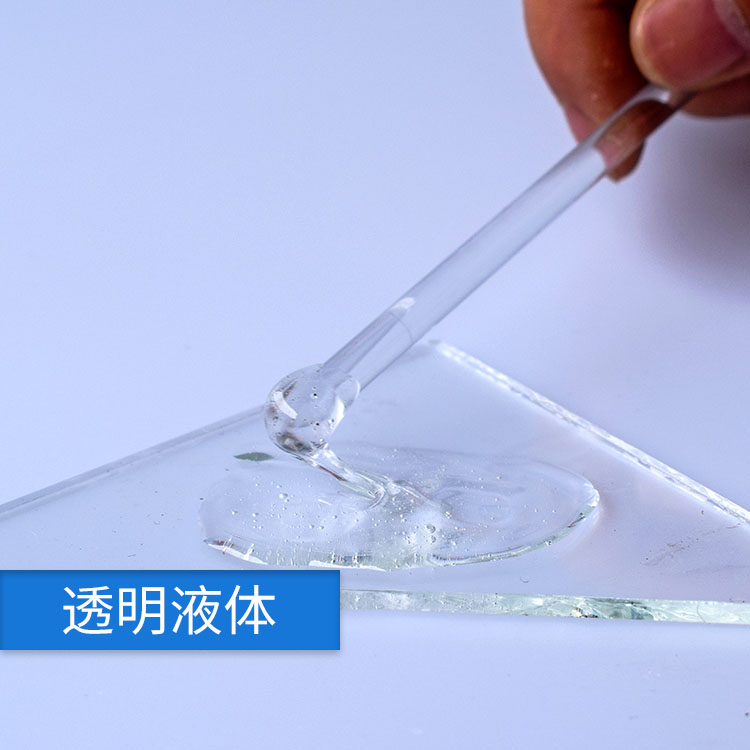

- 無色透明
- 配比（重量）
- 1：1
- 耐溫范圍
- -50℃～+120℃
- 可操作時(shí)間
- 5-8min
- 固化時(shí)間
- 10-15min
- 吸水率(25℃ %24小時(shí))
- <0.15
- 硬 度 Shore D
- ≥70
- 耐電壓（25Kv/mm）
- ≥16~18
- 表面電阻（25℃ Ohm）
- ≥1.2×1014
- 剪切強(qiáng)度（鋼/鋼）kg/mm2
- ≥13
- 抗壓強(qiáng)度(kg/mm2)
- ≥50
- 拉伸強(qiáng)度（鋼/鋼）kg/mm2
- ≥22
- 介電常數(shù)(1KHZ)
- 3.8~4.2
- 膨脹系數(shù) CM/CM/℃
- 6-8×10-6/℃
- 體積電阻 25℃ Ohm
- ≥1.35 ×1015
- 絕緣電阻
- 當(dāng)周圍空氣溫度為15~35℃,相對(duì)濕度＜80%時(shí)，漏電電阻20兆歐 （電壓 100V）
【附注】 以上環(huán)氧膠水性能數(shù)據(jù)是在溫度25℃、濕度70%的實(shí)驗(yàn)室環(huán)境下所測(cè)得的典型數(shù)據(jù)，僅供客戶使用時(shí)參考，并不能保證是某個(gè)特定環(huán)境下能達(dá)到的全部數(shù)據(jù)，敬請(qǐng)客戶于使用時(shí)，以實(shí)際生產(chǎn)測(cè)試數(shù)據(jù)為準(zhǔn)。以確認(rèn)我們的產(chǎn)品是否滿足使用要求。貯存條件、運(yùn)輸?shù)纫蛩囟紩?huì)對(duì)我們產(chǎn)品的穩(wěn)定性及物理、機(jī)械性能產(chǎn)生影響。對(duì)于任何采用我們無法控制的方法得到的結(jié)果，聚宏膠粘劑公司恕不負(fù)責(zé)。
-
金屬粘玻璃
-
工藝品粘接
-
燈飾粘水鉆
-
金屬粘陶瓷罐
-
金屬、電木、木材混粘
-

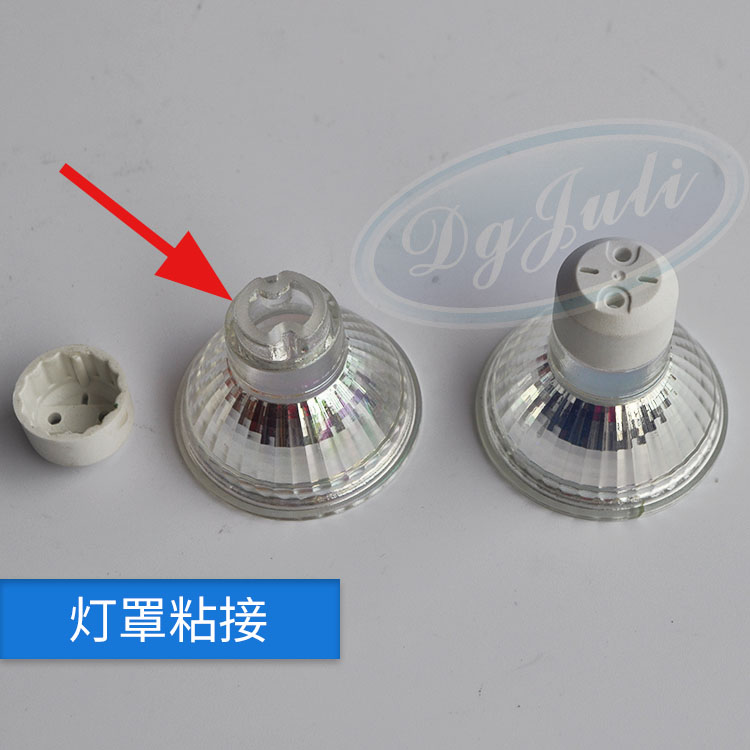

燈罩粘接
-
1、環(huán)氧膠水按重量比1:1的比例等量取出A膠和B膠。 -
2、將A膠和B膠混合均勻，按順時(shí)針方向混合均勻。
-
3、將混好的環(huán)氧膠水均勻涂在其中一粘接表面。 -
4、吻合粘接后壓緊，有條件的用輔助工具進(jìn)行定位。
- 1、環(huán)氧膠水能粘哪些材質(zhì)？
- 答：常規(guī)的金屬、陶瓷、玻璃、石材、木材以及硬質(zhì)塑料都能粘；PP、PE、PA、PET等難粘材質(zhì) 粘不了，如需粘接這類型的材質(zhì)可咨詢客服，我們有專用的膠水。
- 2、環(huán)氧膠水固化不了，或者固化后樹脂太軟、表面過粘？
- 答：一般是因?yàn)榄h(huán)氧膠水配比不準(zhǔn)確或者混合不均勻造成的?；炷z時(shí)要注意混合比例是體積比 還是重量比，比例誤差要控制在5%以內(nèi)。
- 3、環(huán)氧膠水固化時(shí)間變長(zhǎng)了是什么原因？
- 答：如果在配比準(zhǔn)確，混合均勻的前提下出現(xiàn)此問題，極有可能是固化溫度過低造成的。環(huán)氧膠水的特點(diǎn)之一就是溫度越高，固化速度越快，反之，溫度越低，固化越慢。
- 4、環(huán)氧膠水可以防水嗎，泡水呢？
- 答：日常防水沒問題，短時(shí)間泡水也可以，不建議長(zhǎng)期泡水，可自行測(cè)試。如需進(jìn)行測(cè)試，需 靜置24小時(shí)以上等AB膠性能完全穩(wěn)定再進(jìn)行測(cè)試。
- 5、環(huán)氧膠水光滑面可以直接粘嗎？
- 答：光滑面可以粘，粘接前必須清潔粘接表面，不能有水漬、油污、鐵銹等，有條件的話打 磨粗糙效果更佳。
- 1、儲(chǔ)存環(huán)氧膠水時(shí)，應(yīng)在陰涼干燥處密封保存；保質(zhì)期6個(gè)月，過期經(jīng)試驗(yàn)合格可繼續(xù)使用。
- 2、使用環(huán)氧膠水前，請(qǐng)先小量使用，掌握AB膠的使用技巧，以免出現(xiàn)差錯(cuò)。
- 3、粘接前，粘接表面必須保持干凈，不能有水油污、鐵銹等。打磨后效果更佳。
- 4、混合環(huán)氧膠水時(shí)，應(yīng)注意用多少混多少，混膠工具不可混用，以免減短A劑使用壽命。
- 5、一次性混膠不宜過多，混的越多，AB膠反應(yīng)時(shí)溫度越高，可操作時(shí)間也會(huì)變短。
- 6、如需進(jìn)行環(huán)氧膠水性能測(cè)試，需要靜置24小時(shí)以上等AB膠性能完全穩(wěn)定后再進(jìn)行測(cè)試。
- 7、大批量使用環(huán)氧膠水，建議購買支裝，搭配膠槍使用，操作更快更方便。
