聚宏牌JL-626 2小時(shí)環(huán)氧AB膠：為環(huán)氧型接著劑,透明度高,耐黃變持久,2小時(shí)固化,操作方便,符合環(huán)保標(biāo)準(zhǔn),已通過(guò)歐盟ROHS標(biāo)準(zhǔn)和SGS檢測(cè);環(huán)氧密封膠固化后粘接強(qiáng)度高、硬度較好、韌性佳、耐酸堿性能好、防潮防水、防油防塵性能佳、耐濕熱和大氣老化;具有良好的絕緣、抗壓等特性.
- 組成
- 雙組份
- 外觀

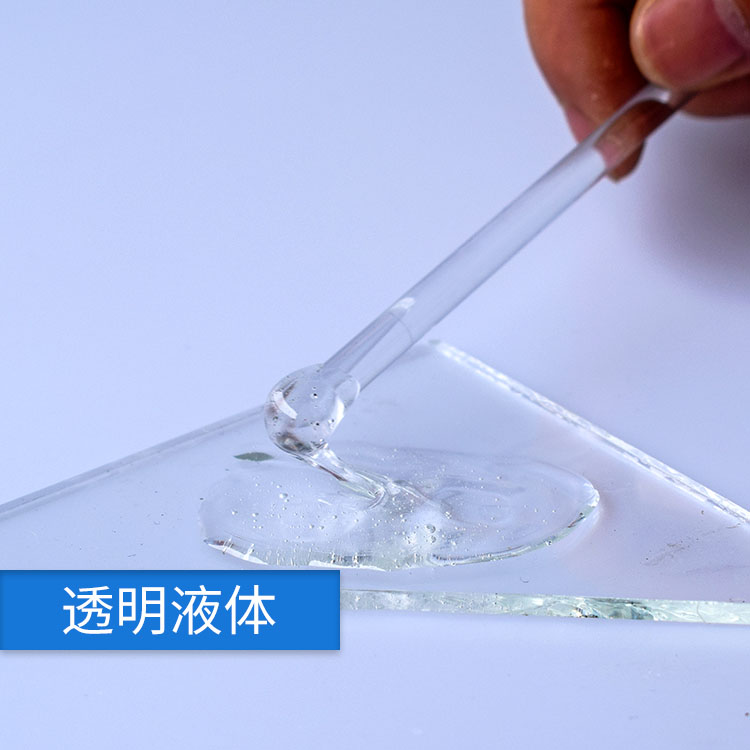

- 透明液體狀
- 配比（重量）
- 1：1
- A膠粘度
- 5500-8000(cps)
- B膠粘度
- 8000-10000(cps)
- 耐溫范圍
- -50℃～+110℃
- 可操作時(shí)間
- 25min
- 初固時(shí)間
- 2小時(shí)
- 壓縮強(qiáng)度
- 280-300(kg/cm²)
- 接著強(qiáng)度
- 85(kg/cm²)
- 硬 度 Shore D
- 85
- 彎曲強(qiáng)度
- 112(kg/cm²)
- 耐熱性
- 110℃
- 膨脹系數(shù) CM/CM/℃
- 6-8×10-6/℃
- 絕緣電阻
- 當(dāng)周?chē)諝鉁囟葹?5~35℃,相對(duì)濕度＜80%時(shí)，漏電電阻20兆歐 （電壓 100V）
【附注】 以上環(huán)氧密封膠性能數(shù)據(jù)是在溫度25℃、濕度70%的實(shí)驗(yàn)室環(huán)境下所測(cè)得的典型數(shù)據(jù)，僅供客戶(hù)使用時(shí)參考，并不能保證是某個(gè)特定環(huán)境下能達(dá)到的全部數(shù)據(jù)，敬請(qǐng)客戶(hù)于使用時(shí)，以實(shí)際生產(chǎn)測(cè)試數(shù)據(jù)為準(zhǔn)。以確認(rèn)我們的產(chǎn)品是否滿(mǎn)足使用要求。貯存條件、運(yùn)輸?shù)纫蛩囟紩?huì)對(duì)我們產(chǎn)品的穩(wěn)定性及物理、機(jī)械性能產(chǎn)生影響。對(duì)于任何采用我們無(wú)法控制的方法得到的結(jié)果，聚宏膠粘劑公司恕不負(fù)責(zé)。
-
玻璃、木材、石材混粘
-
金屬粘木頭
-
木材粘接
-
發(fā)夾粘接
-
燈罩粘接
-

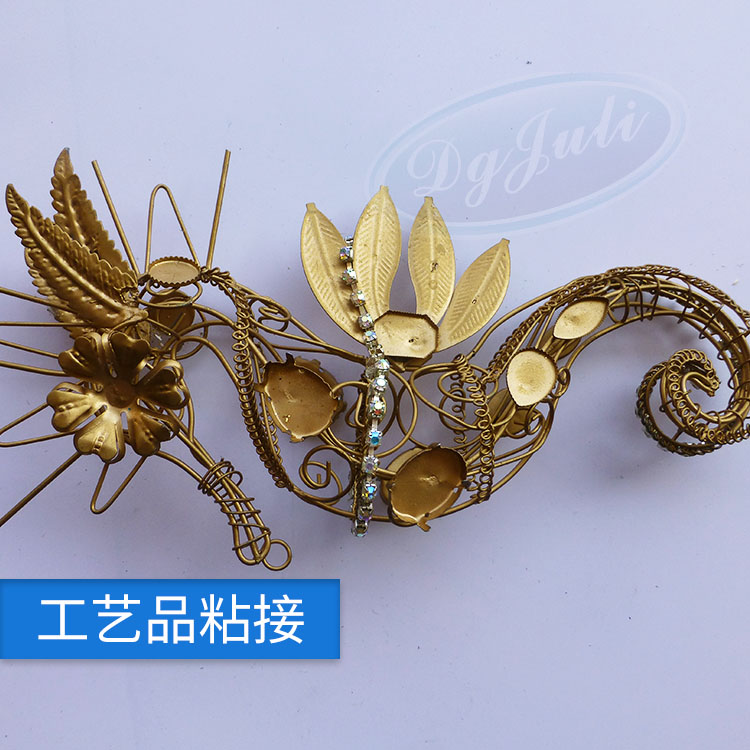

裝飾品粘接
-
1、環(huán)氧密封膠按重量比1:1的比例等量取出A膠和B膠。 -
2、將A膠和B膠混合均勻，按順時(shí)針?lè)较蚧旌暇鶆颉?/li>
-
3、將混好的環(huán)氧密封膠均勻涂在其中一粘接表面。 -
4、吻合粘接后壓緊，有條件的用輔助工具進(jìn)行定位。
- 1、環(huán)氧密封膠能粘哪些材質(zhì)？
- 答：常規(guī)的金屬、陶瓷、玻璃、石材、木材以及硬質(zhì)塑料都能粘；PP、PE、PA、PET等難粘材質(zhì) 粘不了，如需粘接這類(lèi)型的材質(zhì)可咨詢(xún)客服，我們有專(zhuān)用的膠水。
- 2、環(huán)氧密封膠固化不了，或者固化后樹(shù)脂太軟、表面過(guò)粘？
- 答：一般是因?yàn)锳B膠配比不準(zhǔn)確或者混合不均勻造成的。混膠時(shí)要注意混合比例是體積比 還是重量比，比例誤差要控制在5%以?xún)?nèi)。
- 3、環(huán)氧密封膠固化時(shí)間變長(zhǎng)了是什么原因？
- 答：如果在配比準(zhǔn)確，混合均勻的前提下出現(xiàn)此問(wèn)題，極有可能是固化溫度過(guò)低造成的。雙 組分樹(shù)脂膠的特點(diǎn)之一就是溫度越高，固化速度越快，反之，溫度越低，固化越慢。
- 4、環(huán)氧密封膠可以防水嗎，泡水呢？
- 答：日常防水沒(méi)問(wèn)題，短時(shí)間泡水也可以，不建議長(zhǎng)期泡水，可自行測(cè)試。如需進(jìn)行測(cè)試，需 靜置24小時(shí)以上等AB膠性能完全穩(wěn)定再進(jìn)行測(cè)試。
- 5、環(huán)氧密封膠光滑面可以直接粘嗎？
- 答：光滑面可以粘，粘接前必須清潔粘接表面，不能有水漬、油污、鐵銹等，有條件的話(huà)打 磨粗糙效果更佳。
- 1、儲(chǔ)存環(huán)氧密封膠時(shí)，應(yīng)在陰涼干燥處密封保存；保質(zhì)期6個(gè)月，過(guò)期經(jīng)試驗(yàn)合格可繼續(xù)使用。
- 2、使用環(huán)氧密封膠前，請(qǐng)先小量使用，掌握AB膠的使用技巧，以免出現(xiàn)差錯(cuò)。
- 3、粘接前，粘接表面必須保持干凈，不能有水油污、鐵銹等。打磨后效果更佳。
- 4、混合環(huán)氧密封膠時(shí)，應(yīng)注意用多少混多少，混膠工具不可混用，以免減短A劑使用壽命。
- 5、一次性混環(huán)氧密封膠不宜過(guò)多，混的越多，AB膠反應(yīng)時(shí)溫度越高，可操作時(shí)間也會(huì)變短。
- 6、如需進(jìn)行環(huán)氧密封膠性能測(cè)試，需要靜置24小時(shí)以上等AB膠性能完全穩(wěn)定后再進(jìn)行測(cè)試。
- 7、大批量使用環(huán)氧密封膠，建議購(gòu)買(mǎi)支裝，搭配膠槍使用，操作更快更方便。
